Протокол BICC
Для взаимодействия Softswitch между собой теоретически должен применяться протокол BICC (Bearer Independent Call Control), разработанный МСЭ. И хотя на практике более популярным становится второй протокол – SIP (SIP-T), разработанный IETF, протокол BICC успешно используется до сих пор, например в решениях Ericsoon.
При разработке данного протокола обязательным требованием являлась поддержка сигнальных сообщений ISUP, поскольку протокол должен был облегчить операторам переход к ССП и обеспечить взаимодействие новой мультисервисной сети с существующими сетями ISDN. Фактически протокол BICC рассматривался как еще одна прикладная подсистема сигнализации ОКС7, обеспечивающая экономичный переход к мультисервисной сети с сохранением большей части сигнального оборудования ISUP сетей с временным разделением каналов TDM. В свое время данный протокол позволил операторам, не желавшим вкладывать инвестиции в дальнейшее развитие TDM-сетей, предоставлять уже существующие услуги ТфОП/ISDN в пакетных сетях, а также поддерживать взаимодействие имеющихся узлов коммутации TDM узлами пакетной сети и взаимодействие узлов коммутации TDM через пакетную сеть.
Архитектура BICC предусматривает, что вызовы будут входить в сеть и выходить из нее с поддержкой BICC через интерфейсы узлы обслуживания – Interface Serving Nodes (ISN), – предоставляющие сигнальные интерфейсы между узкополосной ISUP (сетью ТфОП/ISDN с коммутацией каналов) и одноранговым узлом ISN (находящимся в пакетной сети). Также определены:
- транзитный узел обслуживания (Transit Serving Node (TSN)) – этот тип узла обеспечивает транзитные возможности в пределах одной сети. Служит для обеспечения возможности предоставления услуги ТфОП/ISDN внутри своей сети;
- пограничный узел обслуживания (Gateway Serving Node (GSN)) – этот тип узла обеспечивает выполнение функций межсетевого шлюза для информации вызова и транспортировки, используя BICC-протокол. Обеспечивает соединение двух областей BICC, принадлежащих двум разным операторам, и это соединение состоит из двух узлов GSN, непосредственно связанных друг с другом.

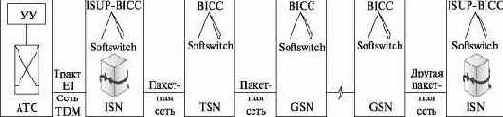

Рис. 3.8. Протокол BICC
На рис. 3.8 представлены узлы всех рассмотренных типов. Имеются также промежуточные коммутаторы, через которые тракт проключается при помощи сетевой сигнализации. Эти коммутаторы характерны для сетей АТМ и в терминах BICC называются узлами ретрансляции носителя – Bearer Relay Nodes (BRN) или коммутирующими узлами – Switching Nodes (SWN), но не все сетевые технологии требуют их наличия.
