Архитектура дифференцированных услуг DiffServ


В 1998 году организация IETF сформировала рабочую группу по созданию дифференцированных услуг (diffserv Working Group). Архитектурную модель diffserv можно сравнить с мостом, соединяющим механизм гарантированного качества обслуживания модели intserv с механизмом негарантированной доставки трафика. Модель diffserv обеспечивает дифференцирование трафика путем его разбивки на классы с различным приоритетом.

Главной задачей подхода diffserv является определение стандартизированного байта дифференцированной услуги (DS) – байта типа обслуживания (Type of Service – ToS) из заголовка пакета IPv4 и байта класса трафика (Traffic Class) пакета IPv6. От данной маркировки зависит принятие решения о продвижении пакета данных на каждом переходе (per-hop behavior – РНВ), т.е. в каждом промежуточном узле.

Архитектура дифференцированных услуг обеспечивает базовую основу (A Framework for Differentiated Services/Bemet Y. et al, Internet Draft), которая может быть использована поставщиками услуг для предоставления своим клиентам большого диапазона различных предложений в зависимости от предъявляемых требований к качеству обслуживания. Клиент может выбрать требуемый уровень услуг путем установки соответствующего значения поля кода дифференцированной услуги (Differentiated Services Code Point – DSCP) для пакетов определенного приложения. Код дифференцированной услуги определяет цепочку решений о продвижении пакета в каждом промежуточном узле сети поставщика услуг (РНВ-политика).

Архитектура метода DiffServ

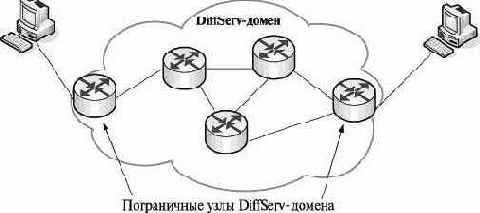

Рис. 8.3.  Архитектура метода DiffServ

РНВ-политика – политика пошагового обслуживания, определяет поведение сетевого узла в отношении пакетов с определенным значением поля кода дифференцированной услуги (DSCP). Все пакеты потока трафика со специфическим требованием к обслуживанию несут в себе одно и то же значение поля DSCP.

Таблица 8.1. Функциональные блоки архитектуры дифференцированных услуг

Функциональный блокРасположениеФункцияДействие
Формирователи трафикаВходной интерфейс пограничного маршрутизатора diffserv-доменаКлассификация пакетов, выравнивание и ограничение трафикаОграничение входящего трафика и установка значения поля DSCP на основе профиля трафика
Устройства, реализующие РНВ-политикуВсе маршрутизаторы diffserv-доменаРаспределение ресурсов и политика обрасывания пакетовРНВ-политика обработки пакетов определяется на основе характеристик качества обслуживания соответствующих заданному значению поля DSC

Все узлы внутри diffserv-домена определяют РНВ-политику, которая должна быть применена к пакету на основе хранящегося в нем значения поля кода дифференцированной услуги. Кроме того, пограничные узлы diffserv-домена выполняют важную функцию формирования поступающего в diffserv-домен трафика. Формирование трафика включает в себя выполнение таких функций, как:

  • классификация пакетов (установка значения поля DSCP);
  • ограничение трафика.

Формирование трафика обычно выносится на входной интерфейс поступающих в diffserv-домен пакетов. Формирование играет решающую роль в управлении поступающим в diffserv-домен трафиком, поскольку в этом случае для каждого пакета сеть может определить соответствующую ему РНВ-политику.

На рис. 8.3 схематически представлена архитектура дифференцированных услуг. Описание двух основных функциональных блоков этой архитектуры приведено в таблице 8.1.
